鎢合金資料大全

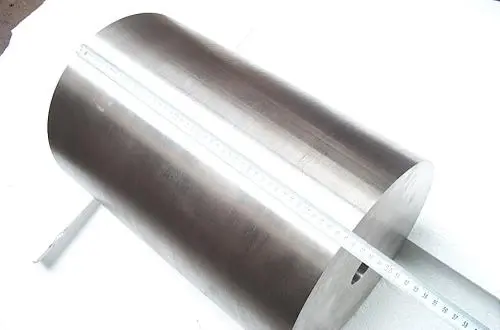

　　鎢合金，也叫做高比重鎢合金，是一種難熔金屬，成分為W-Ni-Fe，W-Ni-Cu和W-Ni-Cu-Fe。一些高比重鎢合金還添加了鈷、鉬、鉻等其他金屬成分。鎢合金的熔點很高，其密度是鋼的兩倍，比鉛高50%。通常，高比重鎢合金中鎢含量為90%~97%，密度為16.5g/cc~18.75g/cc。Ni、Fe、Cu則被用作是粘合劑，起到讓鎢粘結(jié)在一起的作用，從而增強高比重鎢合金的延展性，使其易于加工。Ni-Fe是較常用的添加劑，比例為7Ni:3Fe或8Ni:2Fe(重量之比)。鎢合金(高比重鎢合金)的生產(chǎn)流程一般包括混料，烘干，壓制，預(yù)燒結(jié)，液相燒結(jié)和后期處理及加工。

　　F1賽車配重預(yù)燒結(jié)的目的是為了排除鎢合金壓坯中的易熔、易揮發(fā)的物質(zhì)，提高壓坯的導(dǎo)電性和導(dǎo)熱性，液相燒結(jié)合金的燒結(jié)致密化主要是在液相燒結(jié)階段發(fā)生，在液相燒結(jié)時，通過與液相生成與顆粒重排、溶解-析出、固相骨架生成與晶粒長大。這種處于燒結(jié)態(tài)的材料可以通過進一步加工改變其性能，如：旋鍛，可以增強硬度和強度。同時，還可以根據(jù)客戶的不同要求進行進一步的精加工，如車加工，磨光，線切割，CNC加工，銑光等。

　　目前高比重鎢合金的成分以WNiFe頗受歡迎，例如93W-4.9Ni-2.lFe和95W-4Ni-lFe，可被用于制作F1賽車配重等。根據(jù)客戶無磁性的要求可以制作成W-Ni-Cu配比，在WNiFe合金中添加適量的鈷可以增強他的強度和延展性。

　　高比重鎢合金主要用途

　　高比重鎢合金產(chǎn)品有許多種類。不同的加工方式可生產(chǎn)出不同形狀的鎢合金產(chǎn)品，比如鎢合金棒，鎢合金圓柱，鎢合金條，鎢合金塊等等。由于鎢合金的特性，比如體積小，高密度，高強度，高硬度，鎢合金可以用在許多領(lǐng)域。 在運動領(lǐng)域，作為高爾夫球桿配重件，鎢合金漁墜，鎢合金飛鏢桿，作為配重件用于賽艇和賽車上;醫(yī)療領(lǐng)域，鎢合金可以作為輻射屏蔽件，放射源容器，準(zhǔn)直器，同位素容器以及注射器屏蔽件;科研領(lǐng)域，鎢合金可作為散熱器，還可用于石油鉆井以及礦產(chǎn)資源勘探。

　　如今由于貧鈾的需求量不斷增加，鎢合金的特性又和貧鈾相近，所以鎢合金在軍事領(lǐng)域里作為貧鈾的替代品而大量使用。此外鎢合金的密度和黃金相近，所以鎢合金鍍金產(chǎn)品可作為黃金的替代品廣泛使用。

　　鎢合金可以制成鎢合金鍍金棒、鎢合金鍍金塊，鎢合金鍍金鎮(zhèn)紙，鎢合金鍍金紀(jì)念幣。由于鎢合金的熔點高，鎢合金還可用在高溫環(huán)境下，比如火箭點火管，和火箭引擎等。鎢合金不會對環(huán)境造成污染，鎢合金材料被廣泛制作成鎢合金漁墜。鎢合金優(yōu)于鉛是因為鎢合金的體積小，密度高。由于其特性，鎢合金在日常生活中普遍應(yīng)用。

　　鎢合金輻射屏蔽件

　　鎢合金屏蔽罐由于醫(yī)療技術(shù)日新月異，生活中輻射越來越多，已造成了新的困擾， 這些射線有X射線、伽馬射線、α射線、β射線等。為了保護病人以及醫(yī)護人員，我們有必要使用鎢合金屏蔽罐來屏蔽這些有害輻射。

　　鎢合金的密度為17.0g/cm3~18.5g/cm3,比普通材料大。在一些領(lǐng)域里，比如醫(yī)療和航空，鎢合金主要作為屏蔽件。甚至在我們的日常生活中，鎢合金還可以屏蔽電磁輻射。鎢合金可以制作成準(zhǔn)直器，注射器屏蔽件等。例如鎢合金可以作為X射線防護板，在放療和CT檢查中，用于屏蔽X射線和伽馬射線。

　　此外，由于貧鈾具有放射性，會對環(huán)境產(chǎn)生污染，目前，鎢合金可作為貧化鈾的替代品，廣泛應(yīng)用于軍事領(lǐng)域和航空航天領(lǐng)域。中鎢在線還可根據(jù)客戶的需求在鎢合金產(chǎn)品表面進行雕刻或者涂層。

　　鎢合金與軍事

　　軍用鎢合金旋鍛棒不同的加工工藝促使鎢合金產(chǎn)品的特性有所區(qū)別。如果對鎢合金的抗拉強度以及硬度有較高的要求，那么就需要對鎢合金進行旋鍛，被稱為軍用鎢合金旋鍛棒。鎢合金經(jīng)過旋鍛之后可以用于軍事領(lǐng)域，例如可用于制作穿甲彈，獵槍子彈，殺傷破片。經(jīng)過燒結(jié)，鎢合金還能制作成鎢合金小方塊，鎢合金球，鎢合金小圓柱等。有時候，為了提高鎢合金的特性，我們還會在金屬粉末中加入其他金屬元素，比如鈷、鉬等。如果用于制造海軍的武器裝備，則需要在鎢合金表面電鍍鉻，從而避免受到海鹽的腐蝕。

　　中鎢在線提供的高品質(zhì)鎢合金產(chǎn)品已達到Mil-T-21014標(biāo)準(zhǔn)，甚至可以調(diào)整加工工藝以提供更高品質(zhì)的鎢合金，比如高硬度(42HRC min)，高抗拉強度(1400MPa min)，高屈服強度(1300MPa min)，高延伸率(8% min)等。如果客戶需要，中鎢在線也可以為其提供免費的標(biāo)準(zhǔn)檢測。

　　高比重鎢合金與硬質(zhì)合金的比較

　　鎢合金輻射屏蔽件在鎢中添加碳，其性質(zhì)與碳化鈦相類似。該鎢產(chǎn)品現(xiàn)如今主要作為切割工具用于機械加工領(lǐng)域。燒結(jié)硬質(zhì)合金既不是金屬也不是陶瓷制品。硬質(zhì)合金是由碳和鎢在1400-2000℃高溫下反應(yīng)生成的。由于其硬度高達86~93HRA(68~81HRC)以及擁有超高抗磨強度和高切削速度，已經(jīng)不能稱之為鎢合金而是硬質(zhì)合金。硬質(zhì)合金具有硬度高、耐磨、強度和韌性較好、耐熱、耐腐蝕等一系列優(yōu)良性能，特別是它的高硬度和耐磨性，即使在500℃的溫度下也基本保持不變，在1000℃時仍有很高的硬度。硬質(zhì)合金廣泛用作刀具材料，如車刀、銑刀、刨刀、鉆頭、鏜刀等，用于切削鑄鐵、有色金屬、塑料、化纖、石墨、玻璃、石材和普通鋼材，也可以用來切削耐熱鋼、不銹鋼、高錳鋼、工具鋼等難加工的材料。現(xiàn)在新型硬質(zhì)合金刀具的切削速度等于碳素鋼的數(shù)百倍。硬質(zhì)合金還具有良好的抗裂性。

　　但硬質(zhì)合金具有易脆性，以及硬質(zhì)合金的高硬度，使得硬質(zhì)合金難以加工，需要采用特殊的工藝才能加工。相比之下，高比重鎢合金更容易加工。高比重鎢合金可作為鎢合金輻射屏蔽件，曲軸，配重件使用。這些產(chǎn)品之所以采用高比重鎢合金材料制作，是因為高比重鎢合金具有很多優(yōu)良特性，例如良好的延伸率，良好的抗腐蝕性，輻射吸收能力等。

　　更多的資訊請關(guān)注：www.zoyomusic.com.cn
